1 слайд
Системный блок
и
системная плата
Усольцева Э.М-А.
2 слайд
Систе́мный блок (сленг. системник, корпус) —
функциональный элемент, защищающий внутренние компоненты ПК от внешнего воздействия и механических повреждений, поддерживающий необходимый температурный режим внутри системного блока, экранирующий создаваемые внутренними компонентами электромагнитное излучение и является основой для дальнейшего расширения системы. Системные блоки чаще всего изготавливаются из деталей на основе стали, алюминия и пластика, также иногда используются такие материалы, как древесина или органическое стекло.
3 слайд

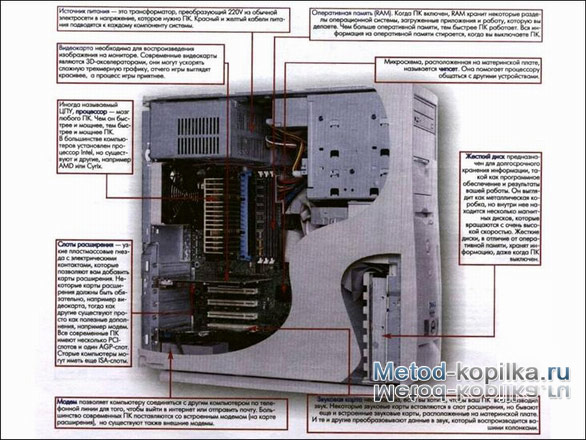

Внутри системного блока располагаются следующие устройства:
Микропроцессор;
Внутренняя память;
Дисководы (накопители) – устройства внешней памяти;
Системная шина;
Электронные схемы, обеспечивающие связь различных компонентов компьютера;
Электромеханическая часть компьютера, включающая блок питания, системы вентиляции, индикации и защиты.
4 слайд
5 слайд
Типы корпусов системных блоков:
Горизонтальные:
Desktop (533 x 419 x 152)
FootPrint (406 x 406 x 152)
SlimLine (406 x 406 x 101
UltraSlimLine (381 x 352 x 75)
Вертикальные:
MiniTower (152 x 432 x 432)
MidiTower (173 x 432 x 490)
BigTower (190 x 482 x 820)
SuperBigTower (размеры варьируются)
6 слайд
Системная плата
7 слайд
Все устройства компьютера подключаются к системной плате, поэтому ее обоснованный выбор и оптимальная настройка обеспечивают надежную и производительную работу ПК в целом.
Системная плата — это основная плата, которая содержит схемные компоненты компьютера. Именно она определяет его потенциальные возможности и эффективность работы. На системной плате, как правило, располагаются процессор, микросхемы системной логики (чипсеты), базовая система ввода-вывода (Basic Input/Output System, BIOS), оперативная память, интерфейсы внешних устройств хранения данных, последовательные и параллельные порты, шины расширения и все контроллеры, необходимые для взаимодействия со стандартными периферийными устройствами — монитором, мышью, клавиатурой и дисководами.
Системные платы бывают различных форм-факторов: АТХ, miniATX, mi-сгоАТХ и FlexATX. Основные различия между ними заключаются в размерах и количестве шин расширения.
8 слайд
ASRock 939A785GMH128M - системная плата micro-ATX на чипсете AMD 785G
9 слайд
MSI Big Bang - системная плата
