1 слайд
Магистрально-модульный
принцип построения
компьютера
Урок 1.
Аппаратное обеспечение
работы компьютера (10 класс)
2 слайд
Компьютер –
это универсальное (многофункциональное) автоматическое программно управляемое электронное устройство, предназначенное для хранения, обработки и передачи информации.
3 слайд
Под архитектурой компьютера понимается его логическая организация, структура, ресурсы, т.е. средства вычислительной системы, которые могут быть выделены процессу для обработки данных на определенный интервал времени.
4 слайд

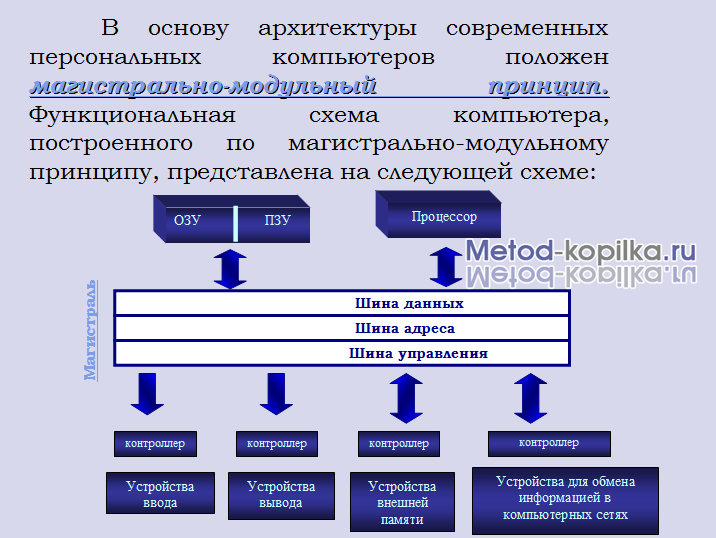

В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Функциональная схема компьютера, построенного по магистрально-модульному принципу, представлена на следующей схеме:
Процессор
ОЗУ ПЗУ
Магистраль
Шина данных
Шина адреса
Шина управления
Устройства ввода
Устройства вывода
Устройства внешней памяти
Устройства для обмена информацией в компьютерных сетях
контроллер
контроллер
контроллер
контроллер
5 слайд
– это набор шин – многопроводных электронных линий, связывающих центральный процессор, основную (внутреннюю) память и периферийные устройства и обеспечивающих передачу данных, служебных сигналов и адресацию памяти. Благодаря модульному принципу построения потребитель сам может комплектовать компьютер нужной ему конфигурации и производить при необходимости ее модернизацию. Это дает право считать архитектуру современного персонального компьютера открытой.
Магистраль
(системная шина)
6 слайд
Обмен информацией между отдельными устройствами компьютера производится по образующим магистраль трем многоразрядным шинам (многопроводным линиям связи), соединяющим все модули - шине данных, шине адресов, шине управления. Разрядность шины определяется количеством битов информации, передаваемых по шине параллельно.
7 слайд
Магистраль
Процессор
ОЗУ ПЗУ
Шина данных (8, 16, 32, 64 разряда)
Шина адреса (16, 20, 24, 32, 64 разряда)
Шина управления
Устройства ввода: клавиатура, мышь, сканер, микрофон, камеры, графический планшет, …
Устройства вывода:
монитор, принтер, наушники, акустические колонки
Устройства внешней памяти: накопители на гибких и жестких магнитных дисках, оптических CD,DVD-дисках, flash-дисках
Устройства для обмена информацией в компьютерных сетях :
сетевой адаптер, модем
контроллер
контроллер
контроллер
контроллер
Рис. Функциональная схема компьютера, построенного по магистрально-модульному принципу.
Рабочие листы
к вашим урокам
Скачать
Рабочие листы
к вашим урокам
Скачать
Презентация предназначена для демонстрации на уроках ИИТ в 10 классах. Использован материал книги Н.П. Радченко «Школьная информатика: впереди экзамены» - Москва, БИНОМ. Лаборатория знаний, 2008. Слайд 4 Здесь представлен лишь фрагмент презентации. Полный вариант содержит 7 слайдов.
